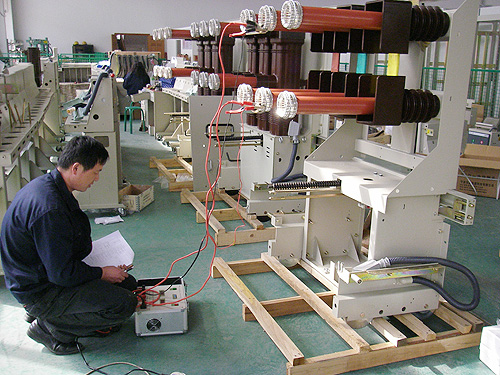

一、概述

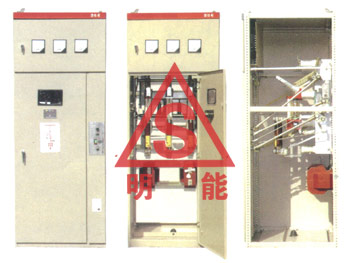

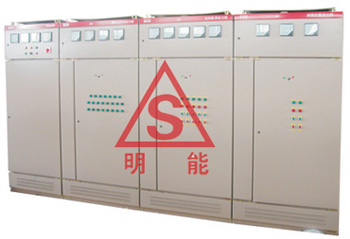

HXGN-12型固定式金屬封閉開關設備(簡稱環網柜)適用于交流50Hz,10KV的網絡作為開斷負荷和短路及關合短路電流用。本環網柜配用手動,電動彈簧機構來操作負荷開關,接電開關和隔離開關配用于操作機構。
適用于工廠、企業、住宅、小區、高層建筑及礦山、港口等的配電系統。環網柜起著接受分配,控制,電能及保護電器設備安全運行的作用。
二、主要技術參數
額定電壓:12KV
額定電流:630A
主母線電流進線柜:630A, 出線柜:125A
額定短時耐受電流:20KA(4S)
額定峰值耐受電流:50KA
額定短路關合電流:50KA
額定有功負載開斷電流:630A
閉環開斷電流:630A
額定電纜充電電流:20KA
接地開關額定短時耐受電流:20KA(4S)
接地開關額定峰值耐受電流:50KA
接地開關額定短路關合電流:50KA
機械壽命一一 空負 開關:1 0000次
接地開關(刀)隔離開關:20000次
1min額定工頻耐受電壓:
相間、相對地、真空負荷開關斷口:42KV
隔離開關斷口:48KV
額定雷電沖擊耐受電壓:
相間、相對地、真空負荷開關斷口:75KV
隔離開關斷口:85KV |
