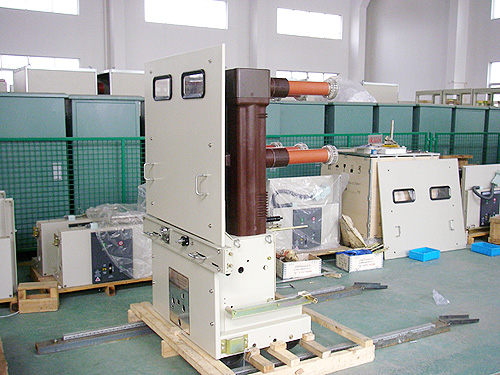

★ 斷路器主回路部分和操作機構部分為上下結構布置,優化了電場分布,增加了絕緣可靠性,且減小了斷路器縱深方向的尺寸,使得所配開關柜的柜深大為減小。
★ 主回路的導電部分被整體澆注在環氧樹脂極柱中,使得滅弧室免受環境影響和機械外力的傷害,且使得斷路器完全沒有相間閃絡和滅弧室沿面閃絡,提高了斷路器的外絕緣水平。
★ 載流件被周圍澆注的環氧樹脂可靠地固定在相應的位置上,無需額外的緊固件,減少了斷路器極柱的零件數,降低了裝配誤差,提高了安裝斷路器的可靠性。
★ 由于固封技術的采用,斷路器體積大大減小,所配開關柜柜寬1200mm,柜高2400mm,柜深2600mm。 |
